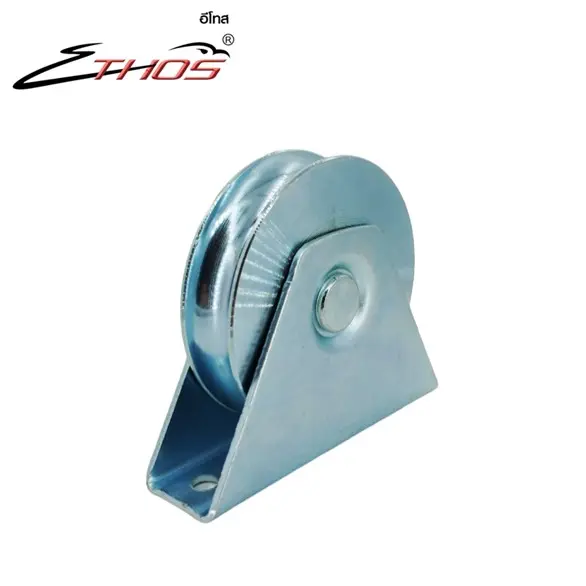

คำอธิบาย
ตารางรายละเอียดสเปค (Specifications)
| รหัสสินค้า (CODE) | ขนาดเส้นผ่านศูนย์กลาง (D mm.) | ความหนาล้อ (A mm.) | ความกว้างขาตั้ง (C mm.) | ความสูงรวม (H mm.) | ขนาดร่อง (d mm.) | น้ำหนัก (WT g.) |
| ETH-102HT2U080R10 | 78 (3 นิ้ว) | 25 | 35 | 85 | 20.5 | 830 |
| ETH-102HT2U100R10 | 98 (4 นิ้ว) | 25 | 36 | 105 | 20.5 | 1402 |
คำอธิบายสัญลักษณ์ในแบบร่าง (Drawing)
• D (Diameter): เส้นผ่านศูนย์กลางรวมของตัวลูกล้อ
• H (Height): ความสูงทั้งหมด วัดจากพื้นถึงจุดสูงสุดของขาตั้ง ซึ่งสำคัญมากในการคำนวณระยะห่างระหว่างประตูกับพื้น
• A (Width of Wheel): ความหนาหรือหน้ากว้างของตัวล้อเหล็ก
• C (Width of Bracket): ความกว้างของขาตั้ง (ส่วนฐานที่ใช้ยึด)
• L (Length of Bracket): ความยาวของฐานขาตั้ง
• d (Groove Diameter): ขนาดความกว้างของร่อง U ซึ่งออกแบบมาให้รับกับเพลากลมขนาดไม่เกิน 20.5 มม.
ข้อแนะนำในการติดตั้งจากแบบร่าง (Installation Tips)
1. การเผื่อระยะ: ในการติดตั้งจริง ควรตรวจสอบค่า H (ความสูงรวม) เพื่อให้มั่นใจว่าตัวประตูจะมีระยะห่างจากพื้นรางที่เหมาะสม ไม่ครูดพื้น
2. การเลือกราง: เนื่องจากค่า d คือ 20.5 มม. แนะนำให้ใช้เพลาเหล็กขนาด 4 หุน (1/2″) หรือ 6 หุน (3/4″) เพื่อให้ล้อวิ่งได้มั่นคงที่สุด
3. การรับน้ำหนัก: รุ่นนี้ใช้ Double Bearings (ตลับลูกปืนคู่) ซึ่งช่วยให้รับแรงกดในแนวดิ่งได้ดีมาก เหมาะสำหรับการเชื่อมติดที่มุมด้านล่างของบานประตู
